臭氧發生器臭氧分解系統 尾氣破壞器

一、概述

臭氧經過投加，從反應池排出的氣體中也會含有較多的臭氧，這種含有一定量臭氧的空氣是不適于呼吸的。

如果空氣中臭氧濃度超過0.2mg/m3(約等于0.1ppm)，將會刺激喉嚨引起咳嗽。因此，在臭氧工程設計中很重要的一點就是采用安全措施進行廢氣處理，避免任何副作用的產生。

有關操作區和設備的安全預防措施也必須加以考慮，這些措施包括臭氧發生器室的適當通風，用來檢測系統設備及管路泄露的專用設備以提供報警，以及為了保護檢測設備的電子器件而要求的工作場所的通風，接觸池嚴實密封等。

二、尾氣破壞器

1、工作原理及運行方式

尾氣破壞器通過催化分解作用去除尾氣中的多余臭氧。設備將尾氣預加熱到一定溫度，催化劑的效率高，與其觸一定時間，可將余臭氧的濃度降低至0.1ppm 以下，

易于實現全自動運行。加熱溫度通過溫控器調節，溫控器的安全開關可在溫度過高時停止加熱。進入反應室后，臭氧分子在通過催化器時得以分解。設備采用緊湊型一體化設計，臭氧破壞設備(主要是加熱器和催化室)現場控制盤及離心風機(根據運行工況可選)均安裝在一個焊接鋼架上，設備內部已經按要求填充好催化劑，產品發貨前已經過測試運行及性能檢驗。

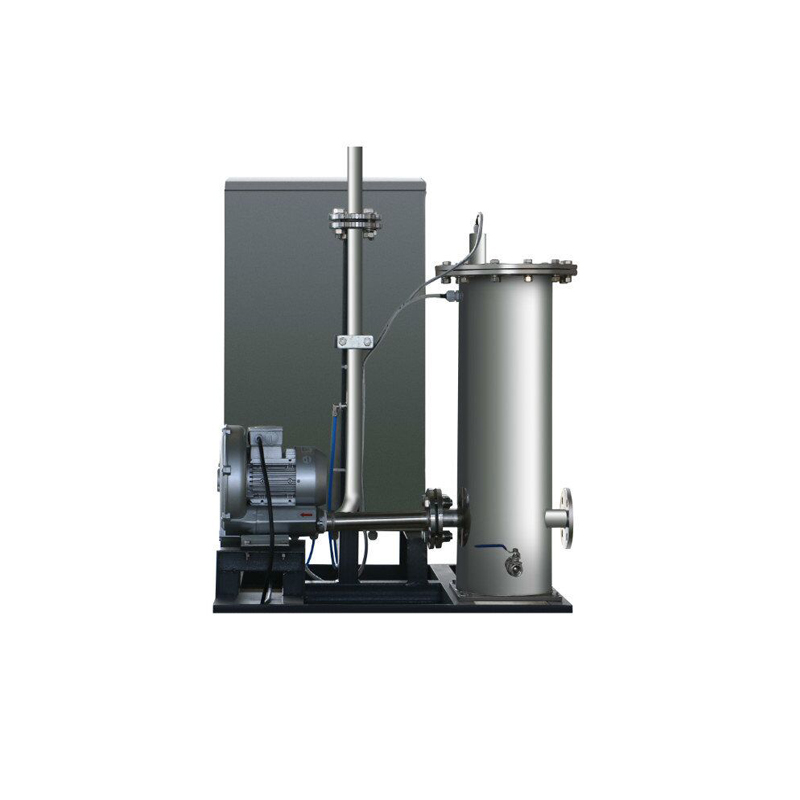

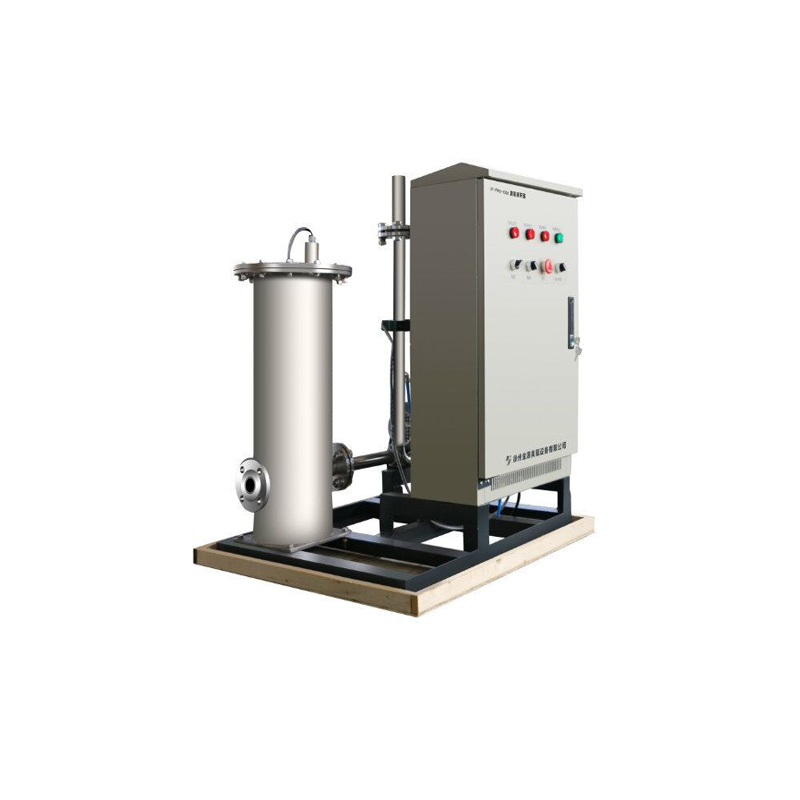

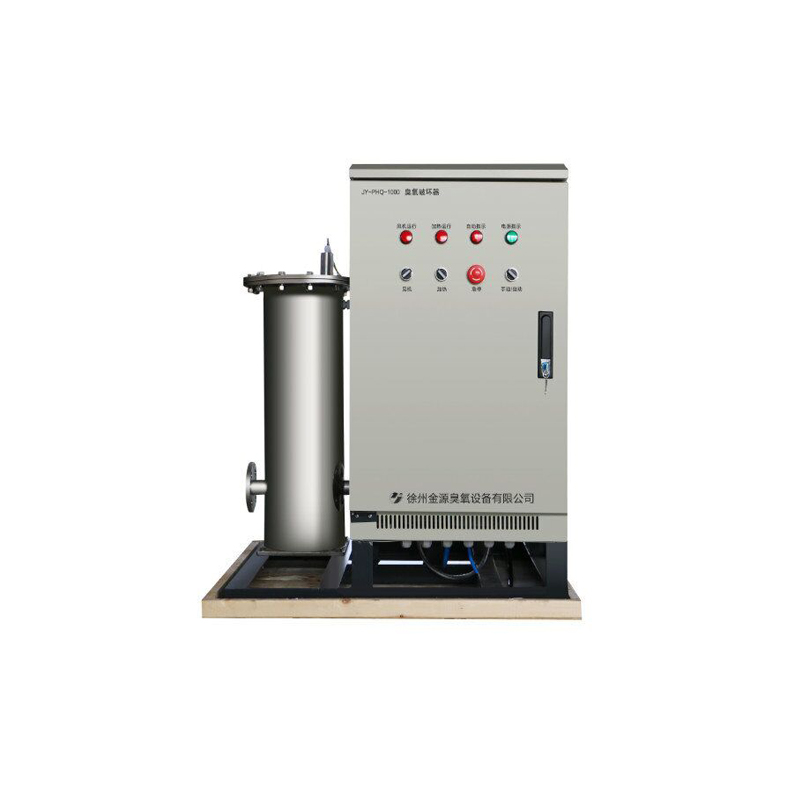

2、組成元件介紹：

1.離心風機

2.控制柜

3.出氣口

4.釋壓閥

5.溫控開關

6.臭氧破壞室

7.進氣口

8.排水閥

主要器件功能介紹:

a.催化反應室

包括不銹鋼催化槽、不銹鋼網狀格板及支承柵板、催化劑等

b.加熱器包括

溫控器、不銹鋼外殼、加熱元件等。

c.離心風機離心式

鋁質渦輪和葉片，三相電機。

d.控制柜

小型控制柜一般與分解器為一體化設計，大型設備和分解器設計為分體式，使尾氣分解器全自動安全運行。

e.專用操作面板

包含1個開關，1個急停按鈕，1個電源接通指示燈，1個遠程控制切換旋鈕。

3、主要特點：

1 安全

尾氣破壞器使用目前理想的觸媒劑，并且可以保證臭氧不會達到危險濃度。

2 低溫運行

運行溫度大約為40-60℃，這樣可以降低運行成本，相對于加熱分解型尾氣分解裝置，大約90%的運行費用是可以省去的。

3 壓降

正確使用催化分解，在尾氣進入催化室之前必須經過除霧裝置用來去除品態的水霧。
