純水處理臭氧消毒系統的參數選擇

1. 消毒系統設計參數的選擇臭氧投加量為1-5mg/L , 接觸時間為4-10min，保持0.1-1mg/L剩余臭氧濃度。

2．主要設備的選擇 a．臭氧發生器臭氧發生器的產量應根據設計流量及臭氧投加量來確定。

W = 0.001×Q×P

W --- 臭氧發生器的產量（g/h）

Q --- 設計水量（L/h）

P --- 臭氧投加量，一般采用1-5mg/L 0.001 --- 單位換算系數 b．接觸氧化罐接觸氧化罐的尺寸應根據設計流量及流速來確定。

S = Q/V

S --- 罐體截面積（m2）

V --- 流速，一般采用8-10m/h

D = （4S/3.14）1/2

D --- 罐體直徑

罐體高度的確定： H = V×t + 0.2

H--- 罐體高度

t --- 接觸時間，一般采用4-10min 0.2 --- 布水空間高度 六、安裝運行 臭氧發生器一般采用噴射投加方式，即全部或部分水流與臭氧通過噴射器混合后進入接觸反應罐。連接水路和氣路。保持臭氧發生器進氣口與大氣相通。開啟水泵。調節進水閥門，調氣量開關在頂位置。調節水射器旁的水壓調節閥，使臭氧發生器進氣口與氣瓶連接，調節氣瓶減壓閥。接好電源線，按電源開關，調功率調節開關至頂。工作20分鐘后，用水中臭氧濃度檢測儀檢查出水口臭氧濃度，應約為0.4mg/L。

設計舉例 某純凈水廠消毒工藝設計流量為10m3/h，選擇臭氧發生器及接觸氧化罐。

解：設臭氧投加量為2mg/L，

則 W = 0.001×Q×P = 0.001×10×1000×2 = 20g/h

設罐內流速為10m/h S = Q/V = 10/10 = 1m D = （4×1/3.14）1/2 = 1.13

m 取罐體直徑為1.15m。

H = V×t + 0.2 = 10×10/60 + 0.2 = 1.87m 取罐體高度為1.90m。

即罐體尺寸為D×H =φ1150×1900（mm）

徐州金源臭氧設備有限公司

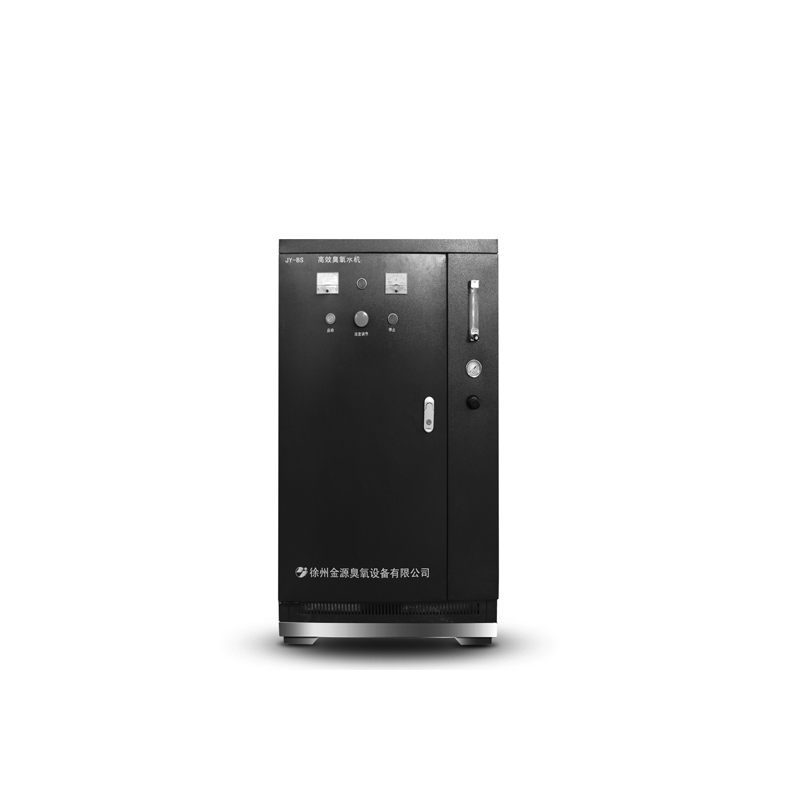

JY-BS高效水機
